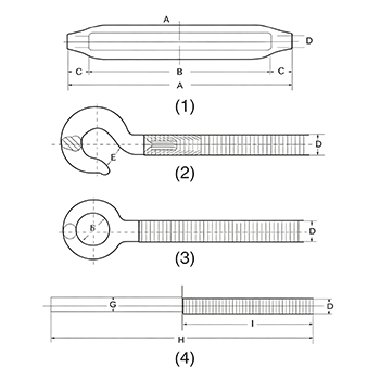

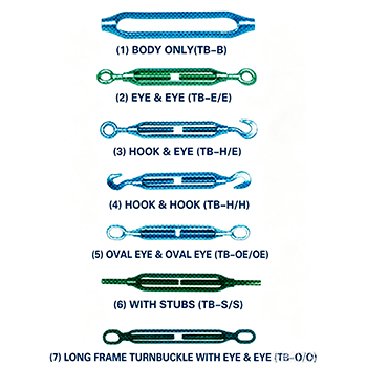

<(1) (2) (3) (4) (6)SIZES AND WEIGHTS (APPROX.)
| NOMINAL SIZE | (1)BODY ONLY | (2) EYE & EYE | (3) HOOK & EYE | (4) HOOK & HOOK | (6) WITH STUBS | |||||||||||||||
| A | B | C | T.L | W/PC | F | W/PC | T.L | W/PC | E | T.L | W/PC | H | I(A2) | G | W/PC | |||||
| mm | in | mm | in | mm | mm | Ton | kg | mm | kg | Ton | kg | mm | Ton | kg | mm | mm | mm | mm | ||
| 6 | 1/4 | 100 | 4 | 78 | 11 | 1 | 0.08 | 10 | 0.116 | 0.04 | 0.114 | 9 | 0.04 | 0.112 | 80 | 50 | 5.3 | 0.112 | ||
| 8 | 5/16 | 125 | 5 | 100 | 12.5 | 1.2 | 0.15 | 12 | 0.22 | 0.08 | 0.218 | 9 | 0.08 | 0.215 | 100 | 63 | 6.9 | 0.22 | ||
| 9 | 3/8 | 150 | 6 | 120 | 12.5 | 1.5 | 0.17 | 16 | 0.30 | 0.15 | 0.293 | 11 | 0.15 | 0.29 | 130 | 75 | 8.3 | 0.272 | ||
| 12 | 1/2 | 200 | 8 | 164 | 18 | 2 | 0.29 | 20 | 0.58 | 0.35 | 0.585 | 16 | 0.35 | 0.57 | 150 | 100 | 11.2 | 0.51 | ||
| 16 | 5/8 | 250 | 10 | 202 | 21.5 | 3 | 0.52 | 22 | 1.07 | 0.7 | 1.05 | 19 | 0.7 | 1.03 | 180 | 125 | 14.2 | 0.95 | ||
| 19 | 3/4 | 300 | 12 | 250 | 25 | 4 | 0.85 | 28 | 1.77 | 1.0 | 1.78 | 20 | 1.0 | 1.77 | 220 | 150 | 17.2 | 1.62 | ||
| 22 | 7/8 | 325 | 13 | 269 | 28 | 5 | 1.17 | 33 | 2.55 | 1.5 | 2.58 | 21 | 1.5 | 2.60 | 250 | 165 | 20.3 | 2.34 | ||
| 25 | 1 | 350 | 14 | 285 | 32.5 | 6 | 1.69 | 35 | 3.79 | 2.0 | 3.77 | 26 | 2.0 | 3.72 | 270 | 175 | 23.3 | 3.27 | ||
| 32 | 1-1/4 | 400 | 16 | 310 | 45 | 8 | 3.51 | 36x70 | 7.60 | 3.0 | 7.52 | 34 | 3.0 | 7.44 | 300 | 200 | 29 | 6.52 | ||
| 38 | 1-1/2 | 450 | 18 | 350 | 55 | 10 | 5.08 | 40x80 | 13.50 | 4.0 | 12.8 | 35 | 4.0 | 22 | 330 | 225 | 38 | 13 | ||
| 44 | 1-3/4 | 500 | 20 | 386 | 57 | - | 9.00 | - | - | - | - | - | - | 22 | - | 250 | 44 | - | ||
| 50 | 2 | 550 | 22 | 420 | 65 | - | 11.50 | - | - | - | - | - | - | 29 | - | 275 | 50 | - | ||
Throughout more than 23 years, has built an enviable reputation as a leading supplier of rigging hardware products, chains and steel wire rope accessories.

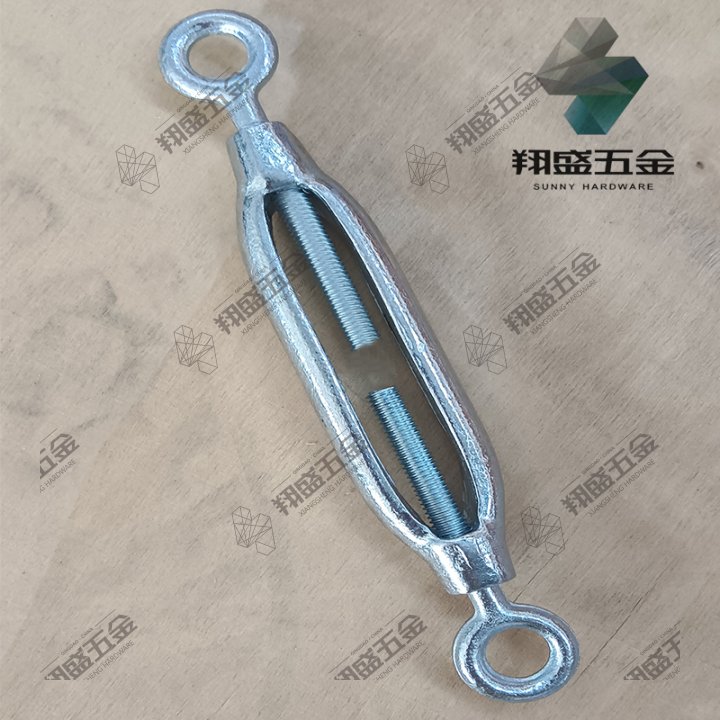

These JIS frame turnbuckles work great. Forged build feels solid, hot‑dip galvanized finish resists rust well. Easy to adjust tension for cable projects. Good quality for the price, will re‑order
