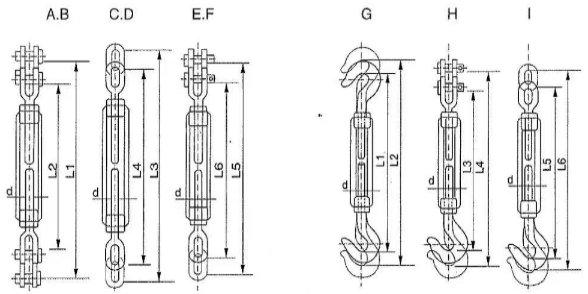

| 型号:TYPE | ||||||||||||||
| A、C、E | B、D、F | 许用负荷 | 最大钢索直径 | d | L1 | L2 | L3 | L4 | L5 | L6 | 重量 | Kg | Weight | |
| 模段 | 焊接 | SWL KN | Wire Rope Dia | 本体 | A、B型 | C、D型 | E、F型 | |||||||
| mould torgod | weiding | 长度 | TypeA、B | TypeC、D | TypeE、F | |||||||||
| 0.1 | - | 1 | 3.3 | M6 | 230 | 155 | 244 | 169 | 237 | 162 | 100 | 0.15 | 0.12 | 0.14 |
| 0.2 | - | 2.5 | 4.8 | M8 | 324 | 212 | 344 | 232 | 334 | 222 | 150 | 0.38 | 0.33 | 0.36 |
| 0.4 | - | 4 | 6.6 | M10 | 341 | 229 | 365 | 253 | 353 | 241 | 150 | 0.52 | 0.4 | 0.46 |
| 0.6 | - | 6 | 8.5 | M12 | 421 | 281 | 449 | 309 | 435 | 295 | 190 | 0.9 | 0.73 | 0.82 |
| 0.9 | - | 9 | 9.5 | M14 | 434 | 294 | 466 | 326 | 450 | 310 | 190 | 1.07 | 0.84 | 0.96 |
| 1.2 | - | 12.5 | 11 | M16 | 524 | 356 | 558 | 390 | 541 | 373 | 230 | 1.81 | 1.56 | 1.69 |
| 1.7 | 17.5 | 13 | M18 | 542 | 374 | 582 | 414 | 562 | 394 | 230 | 2.24 | 1.76 | 2 | |
| 2.1 | 2.1 | 21 | 15.5 | M20 | 603 | 418 | 653 | 468 | 628 | 443 | 260 | 3.56 | 3.06 | 3.31 |
| 2.7 | 2.7 | 27.5 | 17.5 | M22 | 629 | 444 | 681 | 496 | 655 | 470 | 260 | 4.1 | 3.44 | 3.77 |
| 3.5 | 3.5 | 35 | 19.5 | M24 | 719 | 507 | 787 | 575 | 753 | 541 | 310 | 6.14 | 5.22 | 5.69 |
| 4.5 | 4.5 | 45 | 22.5 | M27 | 757 | 545 | 821 | 609 | 789 | 577 | 310 | 7.29 | 5.95 | 6.71 |
| 6.0 | 6 | 60 | 26 | M33 | 881 | 633 | 949 | 701 | 915 | 667 | 370 | 12.7 | 11.1 | 11.9 |
| - | 7.5 | 75 | 28.5 | M36 | 900 | 652 | 976 | 728 | 938 | 690 | 370 | 15.04 | 12.47 | 13.71 |
| - | 9.5 | 95 | 31 | M39 | 987 | 722 | 1083 | 818 | 1035 | 770 | 410 | 21.3 | 18.04 | 19.3 |
| - | 11 | 110 | 35 | M45 | 1027 | 762 | 1121 | 856 | 1074 | 809 | 410 | 25.59 | 20.22 | 22.16 |
| - | 14 | 140 | 39 | M48 | 1133 | 843 | 1231 | 941 | 1182 | 892 | 460 | 35.87 | 29.92 | 32.9 |
| - | 17.5 | 175 | 43.5 | M56 | 1159 | 869 | 1261 | 971 | 1210 | 920 | 460 | 43.81 | 35.97 | 40.89 |
| - | 21 | 210 | 48.5 | M60 | 1247 | 939 | 1391 | 1083 | 1319 | 1011 | 500 | 57.15 | 46.15 | 52.05 |
| 型号 | 许用负荷 | 最大钢索直径 | d | L1 | L2 | L3 | L4 | L5 | L6 | 重量KG Weight | ||||
| TYPE | SWL KN | Wire Rope Dia | 本体 | G型 | H型 | I型 | ||||||||
| G、H、I | 长度 | TypeG | TypeH | Typel | ||||||||||
| 0.1 | 1 | 3.3 | M6 | 161 | 236 | 158 | 233 | 165 | 240 | 100 | 0.15 | 0.14 | 0.15 | |
| 0.2 | 2.5 | 4.8 | M8 | 248 | 360 | 230 | 342 | 240 | 352 | 150 | 0.44 | 0.42 | 0.5 | |
| 0.4 | 4 | 6.6 | M10 | 271 | 383 | 250 | 362 | 262 | 374 | 150 | 0.6 | 0.54 | 0.68 | |
| 0.6 | 6 | 8.5 | M12 | 321 | 461 | 301 | 441 | 315 | 455 | 190 | 1.04 | 0.95 | 1.17 | |
| 0.9 | 9 | 9.5 | M14 | 332 | 472 | 313 | 453 | 329 | 469 | 190 | 1.18 | 1.06 | 1.29 | |
| 1.2 | 12.5 | 11 | M16 | 390 | 558 | 373 | 541 | 390 | 558 | 230 | 1.99 | 1.86 | 2.16 | |
